LED・LED・LED
滅多に無い事ですが、こんな↓作業もさせて頂いています

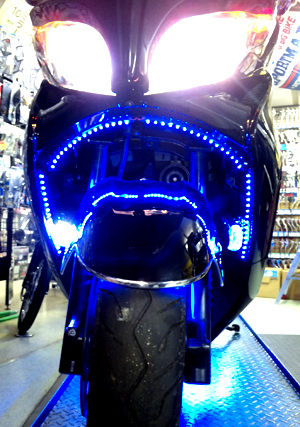

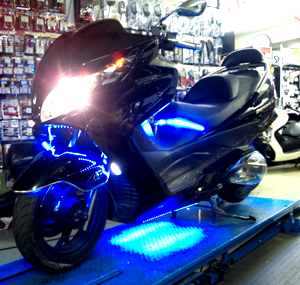

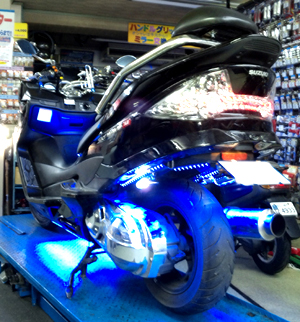

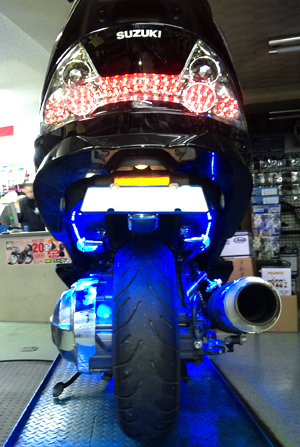

今回はラバータイプLEDの24cmを16本と、ストロボを8ケ装着しました(*^^)v
作業の手順としては、
①装着予定箇所に両面テープでLEDやストロボを仮止めして行きます。
(スイッチを付ける場合は、一緒に場所を決めましょう。)
②外装を外し、装着箇所の裏側に配線を通す隙間やLEDやストロボを固定するためのタイラップやボルトの干渉が無いか確認します。
③場所が確定したら脱落等無いように確実に固定します。
④装着箇所を「フロント」「センター」「リヤ」と言う様にグループ分けし、それぞれスイッチ付近まで配線を通します。
⑤車輌のACC電源(メインスイッチをONにした時に通電する線)より、LEDやストロボ用のスイッチに電源線を引き、このスイッチからグループ分けした分の分岐線を作ります。
⑥グループごとに配線をつなぎ、点灯チェックして行きます。問題無ければ配線をフレーム等に固定して行きます。
⑦外装を元に戻し、完成です。
画像の車輌の場合、約3日の作業時間が掛っています
ご自分で作業される場合も、大変時間が掛りますので焦らずじっくり作業するのがコツですね(^。^)y-.。o○
当店にお任せの場合の費用等は店頭にてご確認くださいm(__)m
今回はラバータイプLEDの24cmを16本と、ストロボを8ケ装着しました(*^^)v
作業の手順としては、
①装着予定箇所に両面テープでLEDやストロボを仮止めして行きます。
(スイッチを付ける場合は、一緒に場所を決めましょう。)
②外装を外し、装着箇所の裏側に配線を通す隙間やLEDやストロボを固定するためのタイラップやボルトの干渉が無いか確認します。
③場所が確定したら脱落等無いように確実に固定します。
④装着箇所を「フロント」「センター」「リヤ」と言う様にグループ分けし、それぞれスイッチ付近まで配線を通します。
⑤車輌のACC電源(メインスイッチをONにした時に通電する線)より、LEDやストロボ用のスイッチに電源線を引き、このスイッチからグループ分けした分の分岐線を作ります。
⑥グループごとに配線をつなぎ、点灯チェックして行きます。問題無ければ配線をフレーム等に固定して行きます。
⑦外装を元に戻し、完成です。
画像の車輌の場合、約3日の作業時間が掛っています
ご自分で作業される場合も、大変時間が掛りますので焦らずじっくり作業するのがコツですね(^。^)y-.。o○
当店にお任せの場合の費用等は店頭にてご確認くださいm(__)m
